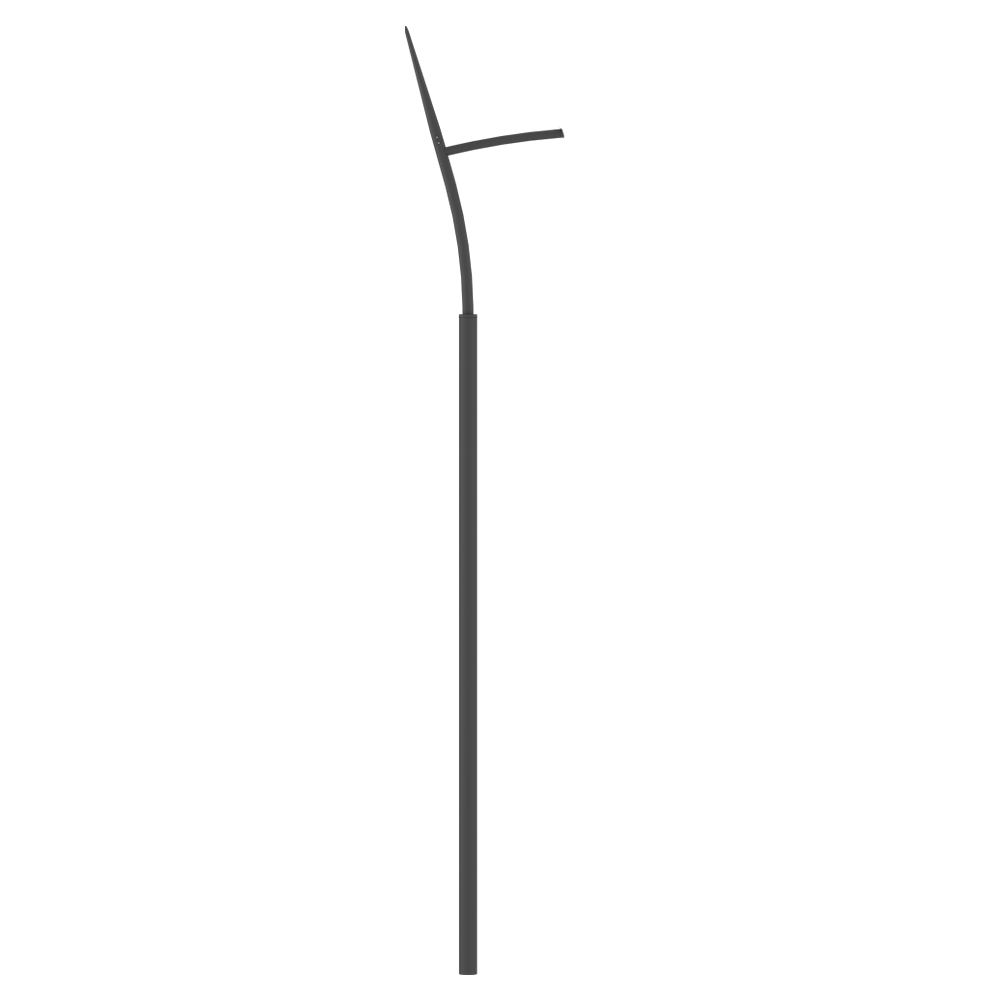

Design-serien – sylinderformet PE-stolpe med brakett

Egenskaper

Sylinderformet stålstolpe sammensatt av to seksjoner som kan monteres med en semi-buet Ø 60 mm utligger og konisk ende. Kabelinngangsspor og terminalblokkspor med kantskåret finish, egnet for montering av en innfelt dør i flukt med stolpen.

Design-serien stolpe for offentlig belysning med brakett

Ideell for gate- og bybelysning

Last ned DWG

Fire tilgjengelige høyder

6000

Lyspunkt høyde 6000 mm
Spisslengde 850 mm
Dimensjon ved basen Ø 127 mm
Armdiameter Ø 76 mm
Arm utstikk 800 mm
Festestamme Ø 60 mm
Innstøpning 800 mm

7000

Lyspunkt høyde 7000 mm
Spisslengde 850 mm
Dimensjon ved basen Ø 127 mm
Armdiameter Ø 76 mm
Arm utstikk 800 mm
Festestamme Ø 60 mm
Innstøpning 800 mm

8000

Lyspunkt høyde 8000 mm
Spisslengde 850 mm
Dimensjon ved basen Ø 127 mm
Armdiameter Ø 76 mm
Arm utstikk 1000 mm
Festestamme Ø 60 mm
Innstøpning 800 mm

9000

Lyspunkt høyde 9000 mm
Spisslengde 850 mm
Dimensjon ved basen Ø 139 mm
Armdiameter Ø 76 mm
Arm utstikk 1000 mm
Festestamme Ø 60 mm
Innstøpning 800 mm

Palo-illuminazione-pubblica-urbana-serie-PE

Tilgjengelige farger

Varmgalvanisering i henhold til UNI EN ISO 1461 og etterfølgende børsting for å garantere en perfekt overflate. Polyester pulverlakkeringsbelegg.

Grafitt

Kode 01

Svart

Kode 02

Sølv

Kode 03

Sand

Kode 04

RAL-farger

På forespørsel

Produkter kompatible med sylinderformet PE-stolpe med brakett

Standard tilkoblingsmuffe for enheter med Ø 60 mm tilkobling

AEC-stolpene er 100 % produsert i Italia

Oppdag AEC Pole Division

Hvordan lage smart offentlig belysning

La oss finne det ut sammen

Scenarier for LED-gatelys

Oppdag mulighetene

Last ned

Last ned den tekniske dokumentasjonen for Design-serien stolpe med stålbrakett.

Teknisk datablad

Design-serien – sylinderformet PE-stolpe med brakett

Last ned

2D DWG-tegning

Design-serien – sylinderformet PE-stolpe med brakett

Last ned

Monteringsanvisning

Stolpe nedgravd

Last ned

Monteringsanvisning

Stolpe med plate

Last ned

Dekorative baser

BA-modell

Filen er reservert for registrerte brukere

Design-serien – sylinderformet PE-stolpe med brakett

Sylinderformet stolpe med hylle

Egenskaper

Sylinderformet stålstolpe sammensatt av to seksjoner som kan monteres med en semi-buet Ø 60 mm utligger og konisk ende. Kabelinngangsspor og terminalblokkspor med kantskåret finish, egnet for montering av en innfelt dør i flukt med stolpen.

Design-serien stolpe for offentlig belysning med brakett

Ideell for gate- og bybelysning

6000

7000

8000

9000

Tilgjengelige farger

Varmgalvanisering i henhold til UNI EN ISO 1461 og etterfølgende børsting for å garantere en perfekt overflate. Polyester pulverlakkeringsbelegg.

Grafitt

Kode 01

Svart

Kode 02

Sølv

Kode 03

Sand

Kode 04

RAL-farger

På forespørsel

Produkter kompatible med sylinderformet PE-stolpe med brakett

Standard tilkoblingsmuffe for enheter med Ø 60 mm tilkobling

STYLO

ITALO 2 URBAN

ITALO

COMPASS

Q-DROME

AEC-stolpene er 100 % produsert i Italia

Hvordan lage smart offentlig belysning

Scenarier for LED-gatelys

Last ned

Last ned den tekniske dokumentasjonen for Design-serien stolpe med stålbrakett.

Teknisk datablad

2D DWG-tegning

Monteringsanvisning

Monteringsanvisning

Dekorative baser
