Designserie – buet sylinder

Designstålstolpe

Stålstolpe med konisk sirkulært tverrsnitt, sammensatt av to buede seksjoner med motsatt radius, utført med rørformede elementer sveist i serie.

Gå til nedlastinger
Sirkulært tverrsnitt Produsert i Italia

Stålstolpe med konisk sirkulært tverrsnitt, sammensatt av to buede seksjoner med motsatt radius, utført med rørformede elementer sveist i serie.

Egenskaper

Stålstolpe med sirkulært tverrsnitt bestående av to buede seksjoner med utspring og Ø60 fot, samt konisk topp bestående av to sammenføyde rørformede elementer. Kabelinnføringsspor og skruklemmeholder med avskåret kantfinish, også egnet for påmontering av en innfelt luke i flukt med stolpen.

Buet sylinderstolpe

Stolpe egnet for både gatebelysning og bybelysning

Last ned DWG
Oppdag de 4 tilgjengelige høydene

6000

Høyde 6150 mm
Dimensjon ved foten Ø 127 mm
Dimensjon øverst Ø 102 mm
Innstøping 800 mm

7000

Høyde 7150 mm
Dimensjon ved foten Ø 127 mm
Dimensjon øverst Ø 102 mm
Innstøping 800 mm

8000

Høyde 8100 mm
Dimensjon ved foten Ø 127 mm
Dimensjon øverst Ø 102 mm
Innstøping 800 mm

9000

Høyde 9100 mm
Dimensjon ved foten Ø 127 mm
Dimensjon øverst Ø 102 mm
Innstøping 800 mm

Forestill deg at byen din fornyes med LED-belysning

Oppdag mer

Tilgjengelige farger

Varmsinking i henhold til UNI EN ISO 1461 og etterfølgende børsting for å garantere en perfekt overflatefinish. Polyesterpulverlakkering.

Grafitt

Kode 01

Svart

Kode 02

Sølv

Kode 03

Sand

Kode 04

Colore RAL

RAL-farger

På forespørsel

Produkter kompatible med buet sylinderstolpe

Du kan kombinere buet sylinderstolpe med alle armmonterte armaturer med en Ø60 mm fot

Merk: For å kombinere stolpen med STYLO-produktet må det bestilles en spesiell stolpe med annen fot.

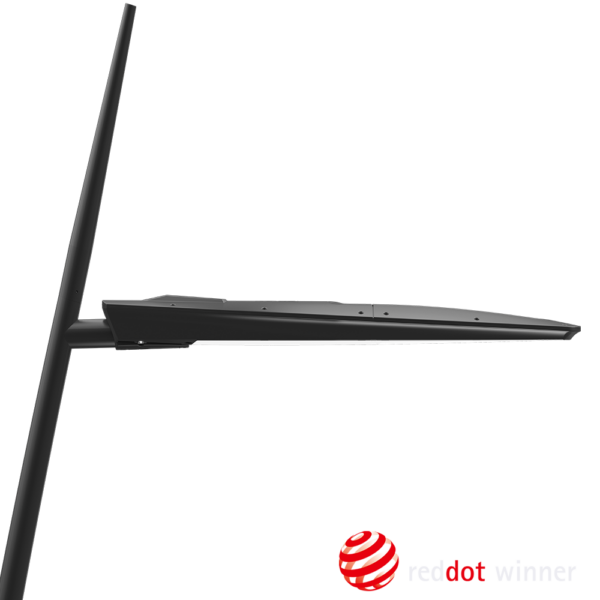

STYLO

ITALO 2 URBAN

ITALO

COMPASS

ARMODUE

Q-DROME

Du kan også finne mer informasjon…

AEC og verdenen innen stor stadionbelysning

Oppdag mer

LED-belysning for innendørs idrettsanlegg

Lær mer

La deg inspirere av våre belysningsprosjekter

AEC-casestudier

Last ned

Last ned teknisk dokumentasjon for den buede sylinderstålstolpen med konisk, sirkulært tverrsnitt.

Teknisk datablad

Designserie med buet sylinder

Last ned

2D DWG-tegning

Designserie med buet sylinder

Last ned

Monteringsanvisning

Nedgravd stolpe

Last ned

Monteringsanvisning

Stolpe med plate

Last ned

Dekorative baser

BA-modeller

Filen er reservert for registrerte brukere
